旋风除尘器


适用于各种机械加工,冶金建材,矿山采掘的粉尘粗、中级净化。

所属分类:

除尘设备

产品详情




产品介绍

  旋风除尘器从气流中分离固体和液体粒子,或从液体中分离固体粒子,大多用来去除5μm以上的粒子,并联的多管旋风除尘器装置对3μm的粒子也具有80~85%的除尘效率,是机械除尘其中除尘效率高的一种。






性能与技术特点



使用便捷 结构简单
作为预除尘器使用时,可以立式安装,亦可以卧室安装,使用方便;除尘效率高 结构简单 便于安装。没有运动部件,制作、管理十分方便,处理相同的风量情况下体积小,价格便宜。处理大风量时便于多台并联使用,效率阻力不受影响。




应用广 性能好
能用高温高压腐蚀性气体,并可回收干颗粒物,压力损失中等,动力消耗不大,分级效率高,可多台并联,效率阻力不受影响,干法清灰,有利于回收有价值的粉尘。






工作原理

  旋风收尘器(又称旋风除尘器)是使含尘气流作高速旋转运动,借助离心力的作用将颗粒物从气流中分离并收集下来的除尘装置。进入旋风收尘器的含尘气流沿简体内壁边旋转边下降,同时有少量气体沿径向运动到中心区域中,当旋转气流的大部分到达锥体底部附近时,则开始转为向上运动,中心区域边旋转边上升,最后由出口管排出,同时也存在着离心的径向运动。

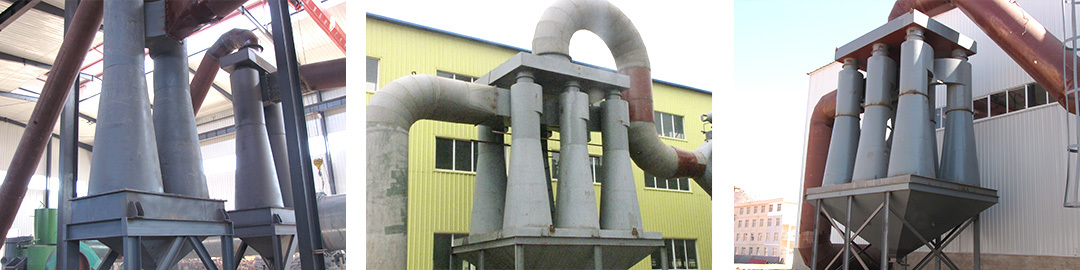

产品图集






技术参数

型号 进口气速m/s 压力损失 外型尺寸(㎜) 重量kg
12 15 18 X型 Y型 X型 Y型
XF-5.5 1000 1200 1500 44-99 49-111 Φ552×950 94 84
XF-7.5 2000 2500 3000 Φ762×1360 161 145
XF-9.6 3000 3800 4500 Φ966×1640 262 235
XF-11 4000 5000 6000 Φ111×1880 341 310
XF-12 4900 6100 7300 Φ1230×2090 416 376
XF-13 5700 7100 8600 Φ1330×2225 497 447
XF-14 6700 8400 10100 Φ1445×2420 568 512
XF-15 8300 10400 12500 Φ1599×2685 697 617
XF-16 1000 12600 15200 Φ1765×2950 840 765
XF-17 11500 15200 17200 Φ1890×3165 989 903
