静电除尘器


广泛用于冶金、化工、建材、电力、水泥等行业,是一种高效收尘设备,也是黄金冶炼行业重要的收尘设备之一。

所属分类:

除尘设备

产品详情




产品介绍

  静电除尘器的性能受粉尘性质、设备构造和烟气流速等三个因素的影响。粉尘的比电阻是评价导电性的指标,它对除尘效率有直接的影响。比电阻过低,尘粒难以保持在集尘电极上,致使其重返气流。比电阻过高,到达集尘电极的尘粒电荷不易放出,在尘层之间形成电压梯度会产生局部击穿和放电现象。这些情况都会造成除尘效率下降。






性能与技术特点



结构设计合理  除尘效率提高
理想极配形式最佳气流分布板,设计合理的清灰装置提高除尘效率。选用 400--600mm 宽极距使用场均匀,电晕电风强烈,电流密度大,以遏制反电晕的产生和提高除尘效率。
保证清灰顺利,选择最佳的振打机制和振机制度,以保证阳极板、阴极线都长期保持在干净状态。大型除尘器阳极板采用双面振打,阴极系统采用双层振打机率。




极配形式理想  分布设计合理
选用最理想的极配型式,即采用480C型阳极板和“BS”型芒刺线组合,具有最低的起晕电压和最大的电晕电流,以保证在含尘浓度增加和比电阻增高时以及电场可靠产生的电场封闭和反电晕现象发生时,能通过强而均匀的电场强度加以遏制,使除尘器能正常运行。
选用最佳的气流分布板设计,加大开孔率以减少运行阻力。按美国RSM标准设计达到相对均方根δ=0.2,使电场内有一个高质量均匀气流状态。






工作原理

  电收尘器的工作原理是利用直流高压电源形成静电场,使通过的气体发生电离,产生大量的正负离子,在电场力的作用下,正负离子与含尘气体尘粒发生碰撞并使其带电,最终吸附在极板上,再通过振打进行收尘。

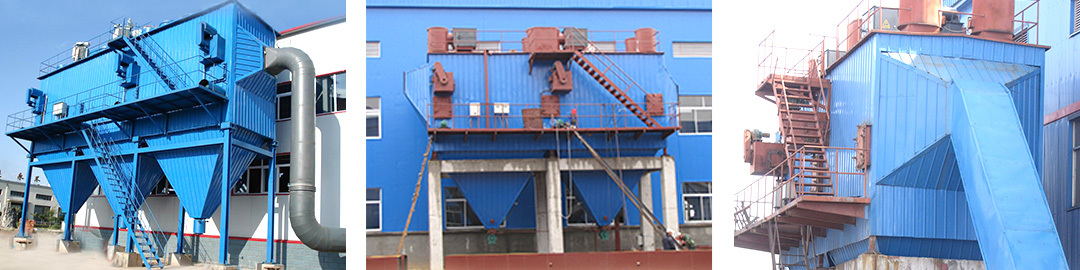

产品图集






技术参数

规格型号 CYEP-3 CYEP-5 CYEP-10 CYEP-12 CYEP-15 CYEP-20 CYEP-30
公称流通面积
m2
3 5 10 12 15 20 30
处理烟气量
m3/h
7020-11880 11770-19800 23400-39600 28080-47520 35100-59400 50400-86400 75600-129600
工作温度
高于露点温度
20℃以上
高于露点温度
20℃以上
高于露点温度
20℃以上
高于露点温度
20℃以上
高于露点温度
20℃以上
高于露点温度
20℃以上
高于露点温度
20℃以上
入口含尘浓度
g/m2
≤80 ≤80 ≤80 ≤80 ≤80 ≤80 ≤80
出口含尘浓度
mg/m2
≤100 ≤100 ≤100 ≤100 ≤100 ≤100 ≤100
集尘极形式 480C型板 480C型板 480C型板 480C型板 480C型板 480C型板 480C型板
放电式形式 BS阴极线 BS阴极线 BS阴极线 BS阴极线 BS阴极线 BS阴极线 BS阴极线
电机风速
m/s
0.65-1.1 0.65-1.1 0.65-1.1 0.65-1.1 0.65-1.1 0.65-1.1 0.65-1.1
