产品名称

螺旋分级机

螺旋分级机主要用于选矿,依矿物颗粒沉降速度的不同,将200网目以下的矿粒按它的颗粒大小分成细粒级和微细粒级,也可用于从矿石中分离出废泥或供矿砂脱水之用。
所属分类
没有此类产品
在线留言
详情说明





产品介绍



螺旋分级机主要用于选矿,依矿物颗粒沉降速度的不同,将200网目以下的矿粒按它的颗粒大小分成细粒级和微细粒级,也可用于从矿石中分离出废泥或供矿砂脱水之用。












工作原理



  传动装置带动螺旋(左右)在槽体内旋转,槽体成倾斜装置,其倾角大小根据工艺流程中设备配置情况确定。经磨细的矿浆从侧面加矿口框进入槽内,则在槽的下端形成矿浆沉淀区,低速回转的螺旋能起到一定的搅拌作用,矿浆经搅拌后,轻细颗粒浮在上面,成为溢流,由溢流边堰流出,流入下一道选矿工序,粗重的颗粒沉于槽底,成为返砂,由螺旋运输到排矿口排出。

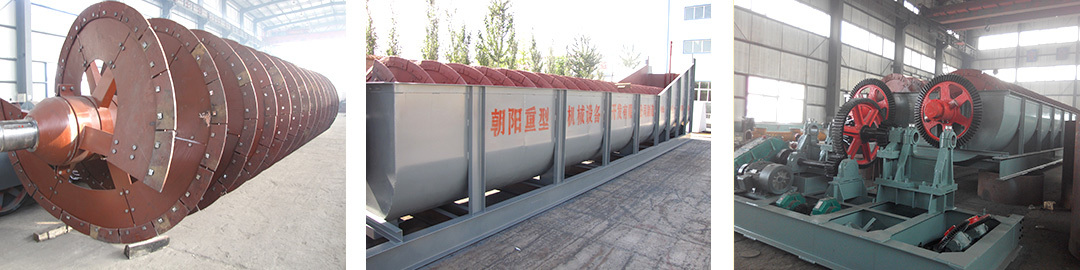

产品图集
















技术参数



型号

FC-12

2FC-12

FC-15

2FC-15

FC-20

2FC-20

规格

φ1200

φ1200

φ1500

φ1500

φ2000

φ2000

螺旋直径(mm)

1200

1200

1500

1500

2000

2000

螺旋转速(r/min)

2.5,4,6

3.8,6

2.5,4,6

2.5,4,6

3.6,5.5

3.6,5.5

水槽

长(mm)

8400

8100

10500

10500

12900

宽(mm)

1372

2600

1664

3200

2200

倾斜角

14°~10°30″

14°~18°30″

溢流堰高度

1100

1100

1300

1300

1800

1800

螺旋提升高度

1400

1100

1800

1800

2100

2100

计算生产能力(t/24h)

溢流量

120

210

185

370

320

640

返砂量

1165~1630

1770~2800

1140~2740

2280~5480

3890~5940

7780~11880

外形尺寸(mm) (长*宽*高)

10371*1848*3845

10371*2787*3912

12670*1810*4888

12670*3368*4888

15398*2524*5345

15760*4595*5635

总量(t)

9.5

19.61

15.32

27.45

29.06

50

37.27
