产品名称

板式输送机

板式输送机用于大量散状物料及单件重物输送,适用于大块的、沉重的、灼热的以及腐蚀性的物料,应用于机械、铸造、冶金、化工、建材、矿山等工业,精准的加工打造出特色产品。
没有此类产品
在线留言
详情说明





产品介绍



  板式输送机利用固接在牵引链上的一系列板条在水平或倾斜方向输送物料的输送机,以单片钢板铰接成环带作为运输机的牵引和承载构件承载面具有横向隔片置于槽箱中驱动环带借隔片将煤刮运输出。












技术性能与特点





适用广泛  运行平稳

适用范围广、输送能力大、牵引链的强度高,可用作长距离输送、输送线路布置灵活、运行平稳可靠。





产能大  多工艺

可用作长距离输送,鳞板板式输送机(一般称为双链有挡边波浪型板式输送机)的生产能力可高达1000t/h;在输送过程中可进行分类、干燥、冷却或装配等各种工艺加工。












工作原理



  槽盘连续成串地固接在无极的链条上,由链条承受输送机运行的牵引力,槽盘作为搬运物料的载体,构成槽盘—链条输送带。将输送带绕过机头链轮和机尾改向轮,由链轮啮合驱动链条,拖动输送带使其随槽盘底部的滚轮沿着固定的轨道连续循环运行。物料在受料点装载,随带牵曳至机头卸下,实现物料的定距输送。

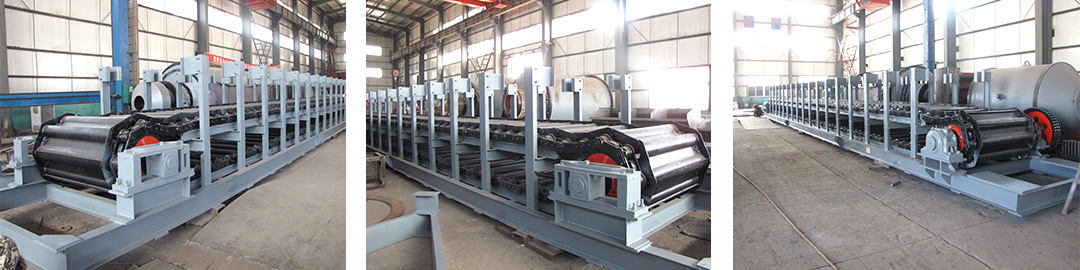

产品图集
















技术参数



型号

规格

输送槽宽度(mm)

生产能力(t/h)

运行速度(m/s)

最大倾角

给料粒度(mm)

轻板

BQ500

500

41

0.16

15

≤160

BQ650

650

68

BQ800

800

107

中板

HB800

800

24-290

0.02-0.24

15

≤400

HB1000

1000

HB1250

1250

重板

BZ1200

1200

60-120

0.03-0.06

10

≤500

BZ1500

1500

90-180

≤600

BZ1800

1800

140-280

≤800

BZ2000

2000

170-340

≤900

BZ2400

2400

240-480

≤1000
