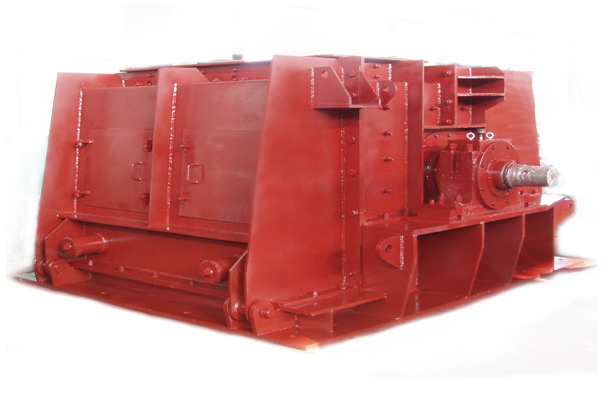

锤式破碎机


一.锤式破碎机主要用途

  该型号锤式破碎机是我厂技术人员根据活性石灰(生石灰)的特性和破碎要求专门设计的一种机型。通过几年的实践使用和用户的反馈意见多次进行改进达到了今天理想的使用性,即细料比例大,小于3mm料占95%以上,产量高,每小时18-24吨,该机型结构合理,设备故障率低。此外,锤式破碎机不仅可用于破碎生产线,制砂生产线,也可在选矿生产线中替代圆锥式破碎机。锤式破碎机的主要工作部件为带有锤子(又称锤头)的转子。转子由主轴、圆盘、销轴和锤子组成。电动机带动转子在破碎腔内高速旋转。物料自上部给料口给入机内,受高速运动的锤子的打击、冲击、剪切、研磨作用而粉碎。在转子下部,设有筛板、粉碎物料中小于筛孔尺寸的粒级通过筛板排出,大于筛孔尺寸的粗粒及阻留在筛板上继续受到锤子的打击和研磨,最后通过筛板排出机外。





二.锤式破碎机工作原理

  电动机带动转子在破碎腔内高速旋转。物料自上部给料口给入机内,受高速运动的锤子的打击、冲击、剪切、研磨作用而粉碎。在转子下部,设有筛板、粉碎物料中小于筛孔尺寸的粒级通过筛板排出,大于筛孔尺寸的粗粒级阻留在筛板上继续受到锤子的打击和研磨,最后通过筛板排出机外。



三.锤式破碎机特点

  (1)工作锤头,采用新工艺铸造,具有耐磨、耐冲击。

  (2)可据客户要求,调节需要的粒度。

  (3)整体设计造型美观、结构紧凑,易损件少,维修方便等优点,是升级换代产品。



四.锤式破碎机结构

  锤式破碎机主要由箱体、转子、锤头、反击衬板、筛板等组成。

(1)箱体

  主要由Q235-A板焊接而成

(2)转子

  由轴、盘、锤头、皮带轮等装配而成。

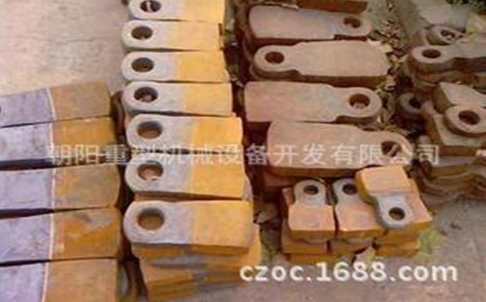

  锤头材质:ZGMn13Cr2

(3)反击衬板

  材质:ZGMn13

(4)筛板

  材质:ZGMn13





五.机器的润滑

  机体的润滑部位为各轴承,轴承座上设有油杯,推荐使用GB7324-87通用锂基润滑脂1号或2号,轴承的注油量以保证轴承空腔注有1/2-1/3的油量为益,第一次注油可注入轴承空膛1/3-1/2的润滑脂,以后运转使用可根据情况来注油。

  锤式破碎机的缺点

  锤式破碎机的缺点是锤头和衬板磨损极其严重,寿命短,所以锤式破碎机的课题就是如何提高锤头和衬板的寿命!
